Im folgenden werden Ihnen anhand von Skizzen und Zeichnungen
die Möglichkeiten des Mauersystems TrentoMur dargestellt: |
|
|
|
|
|
|
|
TrentoMur ist das Mauersystem zum
Pflastersystem Trento.
TrentoMur ist in Struktur, Farbe und Oberflächenbearbeitung auf das
Pflastersystem Trento abgestimmt.
TrentoMur besitzt wird in folgenden Farben angeboten:
- porphyr mittel
- mittelgrau
- juramittelTrentoMur besitzt exakt die gleiche Strukturierung in der
Oberfläche wie das Trento-Pflaster.
Durch seine kugelgestrahlte Oberfläche besitzt TrentoMur eine
Alleinstellung am deutschen bzw. europäischen Markt.
Sein Erscheinungsbild wirkt natürlich und gleichzeitig edel und hochwertig.
TrentoMur empfiehlt sich dadurch als Standard-Mauer zu allen
kugelgestrahlten Pflastersteinen.
Aufgrund seiner modernen Fertigung besitzen die TrentoMur Steine nur
minimale Maßtoleranzen. Es ist daher möglich, die Steine mit Dünnbettmörtel zu
verkleben. Dies erleichtert den Aufbau erheblich und ermöglicht es auch
Heimwerkern eine exakte Maueroptik zu erzielen.
Die Steine besitzen eine angeformte Schattenfuge. Das zeitaufwendige
Ausfugen entfällt, ohne das auf die Strukturierung der Mauer durch die
gewohnte Fugenoptik verzichtet werden muss.
|
|
Das TrentoMur-System: Die Steinelemente |
|
|
|
TrentoMur besteht im Grunde nur aus 3 Steinelementen:
Normalstein (schwarz)
kleiner Endstein (grün)
großer Endstein (rot)
Aus diesen 3 Steinelementen lassen sich alle Aufbauvariationen herstellen |
|
|
Der Normalstein Format: Länge 50cm x Breite
12,5cm x Höhe 15 cm
Gewicht: 18,4 kg
Frontseite kugelgestrahlt
|
|
|
Der große Endstein Format: Länge 50cm x Breite
12,5cm x Höhe 15 cm
Gewicht: 18,4 kg
Frontseite kugelgestrahlt und eine Kopfseite kugelgestrahlt |
|
|
Der kleine Endstein
Format: Länge 50cm x Breite 12,5cm x Höhe 15 cm
Gewicht: 9,2 kg
Frontseite kugelgestrahlt und eine Kopfseite kugelgestrahlt
|
|
Das TrentoMur-System: Die Mauerkrone
Für den Abschluss der TrentoMur in der Höhe bietet das System die passenden
Abdeckplatten an. Es werden Mauerabdeckplatten angeboten sowie
Pfeilerabdeckplatten
|
|
|
Die Mauerabdeckplatte Format: Länge 60cm x
Breite 35cm x Höhe 5/6 cm
Gewicht: 26,7 kg
Die Platte besitzt ein Dachprofil
Die Oberseite sowie zwei Seiten sind standardmäßig kugelgestrahlt
|
|
|
Die Mauerabdeckplatte Format: Länge 37,5cm x
Breite 37,5cm x Höhe 5/6 cm
Gewicht: 29,8 kg
Die Platte besitzt ein 4-seitiges Dachprofil
Die Oberseite sowie die vier Seiten sind standardmäßig kugelgestrahlt
Die Platte besitzt eine umlaufende Wassernase
|
|
Das TrentoMur-System: Der Aufbau

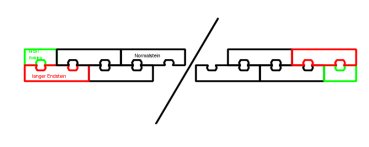

Auf das 20cm dicke und 35cm breite, frostsichere Betonfundament werden die
Steine, wie oben oder im folgenden gezeichnet, zu einer Lage zusammengesetzt
und lagenweise mit Dünnbettmörtel verklebt. Die entstandenen Hohlkammern
werden mit Beton gefüllt und verdichtet, so erhalten die Steine auch in der
Horizontalen eine kraftschlüssige Verbindung.
das ist im Prinzip schon alles. Einige weite Tipps zu speziellen
Aufbauvarianten sind im folgenden zusammengestellt:
|
|
|

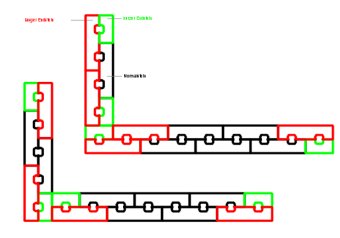

Für den Aufbau einer 90°-Ecke werden ebenfalls
nur diese
3 Steinelemente benötigt |
|
|

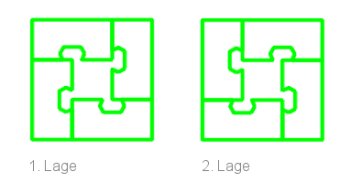

Für
den Aufbau der TrentoMur als Pfeiler wir nur der kleine Endstein benötigt
|
|
|

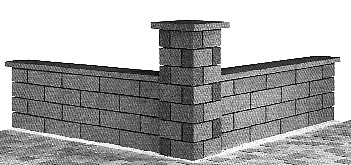

TrentoMur als Eckaufbau mit Eckpfeiler zur
Betonung der Ecksituation und dem passenden Trento Pflaster, das als Weg vor
die Mauer verlegt wurde.
Horizontale und Vertikale verschmelzen so zu einer Einheit. |
|
|
Problemfrei können die Pfeiler auch in die Mauer eingebunden werden |
|
|
|
|

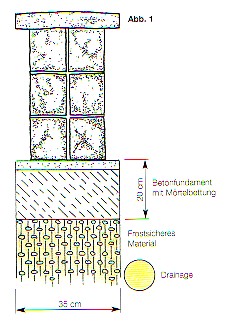

Abb1: freistehende TrentoMur |
Abb.2: erdhinterfüllte TrentoMur, ohne weiteren
Lasteintrag |
|
Die maximalen Aufbauhöhen, bei
ordnungsgemäßem Aufbau, mit Beton verfüllten Kammern liegen bei 1,27m als
freistehende Mauer und bei 0,67m als erdhinterfüllte Mauer, ohne weiteren
Lasteintrag. Für diese Höhen liegen dem Hersteller die statischen Nachweise
vor. Diese Bauhöhen decken den Großteil aller Mauerbauten im Garten und
Außengelände ab. Sollen jedoch höhere Bauwerke errichtet werden, ist der
Bauwunsch konkret zu definieren (Höhe der Mauer; Lasteintrag, rückwärtiges
Gelände) und mit dem
Hersteller
abzusprechen, in welcher Form dies konstruktiv machbar ist. |
|
Preisgünstige
Aufbauvarianten sind der Aufbau mit Hinterfüllbeton oder mit
Hintermauersteinen.
Hintermauersteine sind Steine im Format der Normalsteine, deren Sichtseite
allerdings nicht bearbeitet wurde, dadurch sind sie wesentlich preiswerter
und für den Einbau als Hintermauerstein bestens geeignet.
|
|
|
Hintermauerstein Format: Länge 50cm x Breite
12,5cm x Höhe 15 cm
Gewicht: 18,4 kg
Baugleich zum Normalstein, aber ohne bearbeitete Frontseite |
|
|

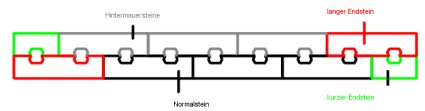

Die Hintermauersteine sind hier grau
dargestellt. der weitere Aufbau erfolgt wie beschrieben. |
|
|
Der Hinterfüllbeton ist hier grau dargestellt.
Er übernimmt bei dieser Bauweise die konstruktive Arbeit des Lastabtrags.
Die TrentoMur wir als verlorene Schalung verwendet, die sich kraftschlüssig
mit dem Hinterfüllbeton verbindet. |
|
|

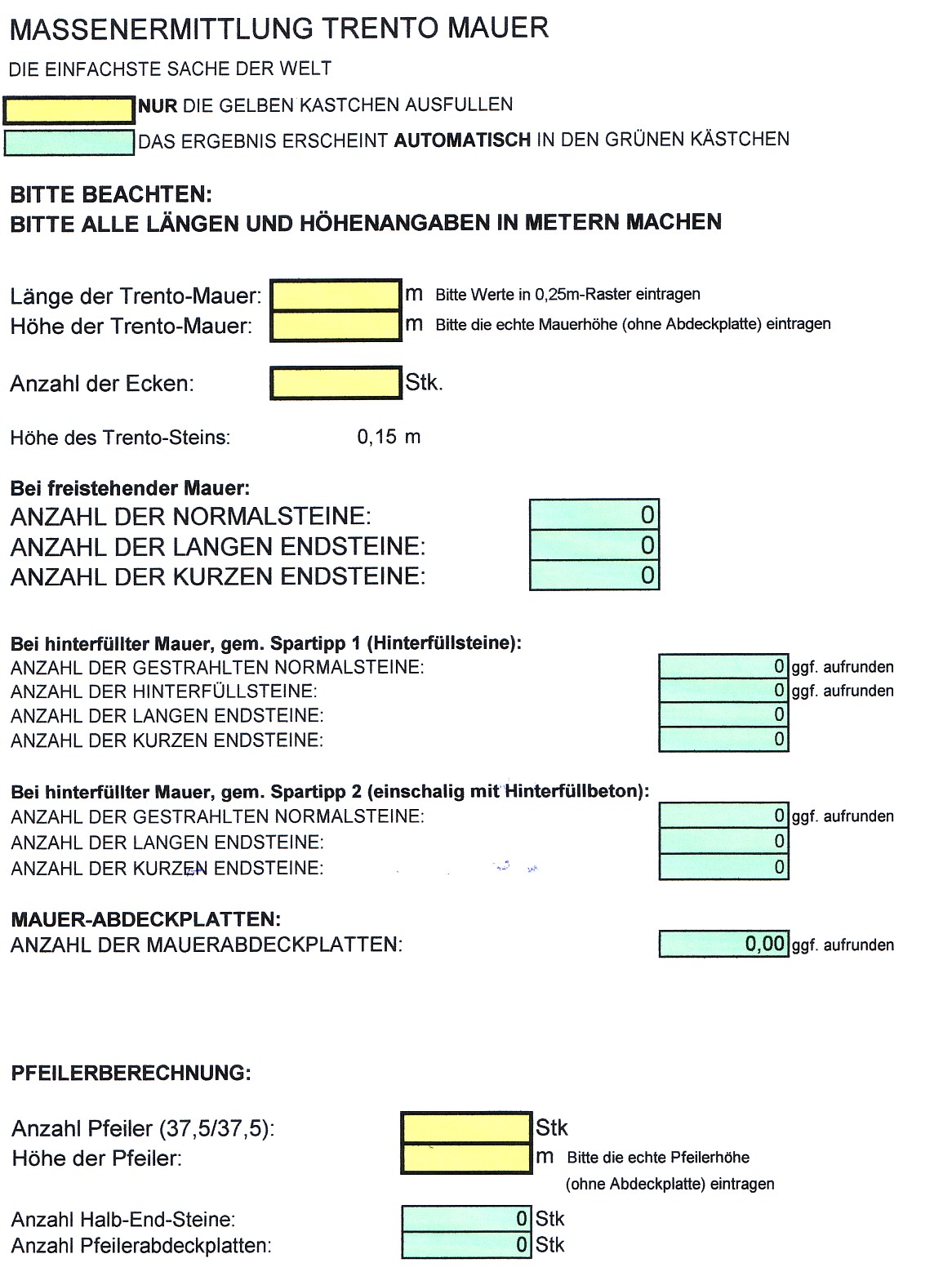

Der besondere Clou für den Anwender, ist die
einfache Massenmittlung für TrentoMur. Mittels einer einfachen Exel-Tabelle
lassen sie die Massen für alle oben beschriebenen Anwendungsvarianten
ermitteln. Der Anwender muss lediglich 5 Ziffern in die gelb hinterlegten
Kästchen eintragen. In den grün hinterlegten Kästchen können dann die
benötigten Steinmengen abgelesen werden. |
|
TrentoMur ist ein
Produkt mit dem Prädikat EsserDesign.
Er ist durch eine Patentanmeldung geschützt.
Die Lizenzrechte sind bundesweit vergeben. |
|
|
|
|
|
